Abbildung ähnlich

Waagerechtspanner plus Gr.4 AMF

Artikelnummer: 4020772001391 EAN: 4020772001391 Werksartikelnummer: 551717

auf Anfrage

je 1

keine Verfügbarkeitsinformationen

Menge

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1
Bestellschritt	1

Beschreibung

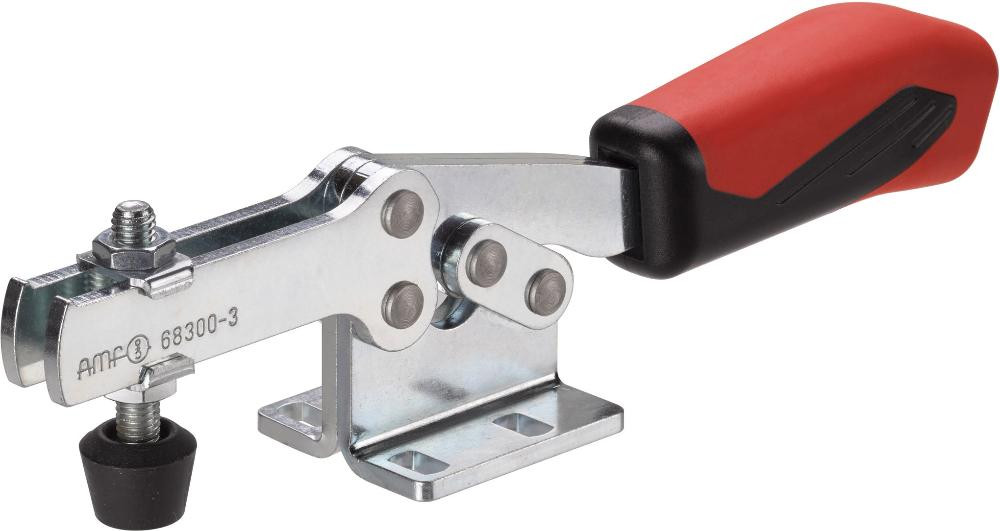

Waagrechtspanner plus

• Verzinkt und passiviert

• Nieten aus nicht rostendem Stahl

• Lagerstellen gefettet

• Erhöhte Haltekräfte, offener Haltearm, waagerechter Fuß

• Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente

• Sicherheits-Spannstück mit Verliersicherung für die Andrückschraube am Spannarmende

Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de

Merkmale

Größe	4 mm
F1	3,5 kN
F2	8 kN
Andrückschraube	M10 x 76
Gewicht	1250 g
A	10 mm
B	120 mm
C	41,5 mm
D	8,6 mm
E	69 mm
F	23 mm
H	41 mm
H1	77
H2	135 mm
HW min.	–2
HW max.	16,5
I	24 mm
K	10,5 mm
L	329 mm
M	34,5–45 mm
N	60 mm
P	76 mm

Varianten

Waagerechtspanner plus Gr.2 AMF Artikelnummer: 4020772551711

keine Verfügbarkeitsinformationen

auf Anfrage

je 1

Größe	F1	F2	Andrückschraube	Gewicht	B	E	F	H	H1	H2	HW max.	I	K	L	M	N	P	A	C	D	HW min.
2	1,6	3	M6 x 50	450	71	39	14	28	51	108	12	16	7	224	23,5–34	46	52	8	26	6,5	–1

Waagerechtspanner plus Gr.3 AMF Artikelnummer: 4020772001384

keine Verfügbarkeitsinformationen

auf Anfrage

je 1

Größe	F1	F2	Andrückschraube	Gewicht	B	E	F	H	H1	H2	HW max.	I	K	L	M	N	P	A	C	D	HW min.
3	2,5	4	M8 x 58	560	78	43	22	33,5	58	112	13	18	6,5	242	25,5–36	47	52,5	8	26	6,5	–1
