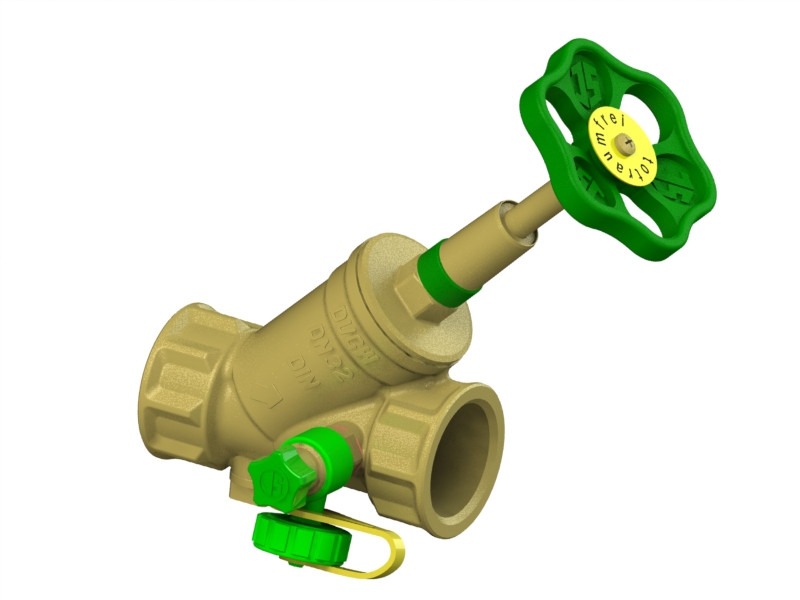

Schlösser KFR-Ventil PR1620 DN 32, G 1 1/4, mit Entleerung, steigende Spindel

W537707 4044997190234 PR16203200001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

Muffenanschluss, mit Prüfschraube, Schallschutz (DN 15-32), Entleerungsventil 8131 1/4", Oberteil 1819

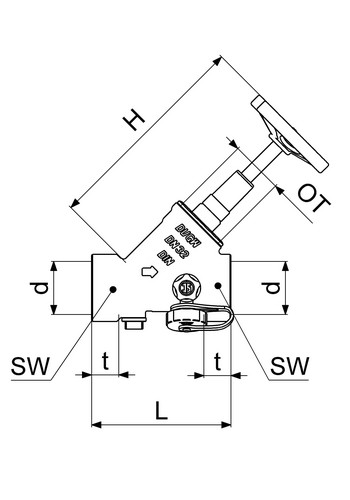

Merkmale

Produktklasse KFR-Ventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 32
Werkstoff des Gehäuses Messing
Anschluss 1 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja
Mit Entleerungsventil ja
Rohraußendurchmesser Anschluss 41,9 mm
Spindel und/oder Handrad ansteigend ja
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 35 mm
Länge Anschluss 2 75 mm

Anhänge

icon
Datei
Datenblatt
jsdb_pr16150000001.pdf (505.26 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)

Varianten

Artikelbild
Schlösser

Schlösser KFR-Ventil PR1620 DN 15, Rp 1/2, mit Entleerung, steigende Spindel W537704

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, Rp 1/2
Artikelbild
Schlösser

Schlösser KFR-Ventil PR1620 DN 20, Rp 3/4, mit Entleerung, steigende Spindel W537705

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, Rp 3/4
Artikelbild
Schlösser

Schlösser KFR-Ventil PR1620 DN 25, Rp 1, mit Entleerung, steigende Spindel W537706

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, Rp 1
Artikelbild
Schlösser

Schlösser KFR-Ventil PR1620 DN 32, G 1 1/4, mit Entleerung, steigende Spindel W537707

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, G 1 1/4
Artikelbild
Schlösser

Schlösser KFR-Ventil PR1620 DN 40, G 1 1/2, mit Entleerung, steigende Spindel W537708

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 40, G 1 1/2
1 2

Zubehörempfehlung für Sie:

Artikelbild
Schlösser

Schlösser Probenahmeventil 8132 1/4", Rohr Edelstahl mit Adapter 3/8", Messing W903667

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Dämmschale DA1599 DN 32, für JS-Freistromventil und KFR-Ventil W903658

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

Schlösser Handrad 1859 80 x 9 mm, grün, Polyamid 264970

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Artikelbild
Schlösser

JS Entleerungsstopfen mit O-Ring, schwere Ausführung, DN8, 1/4", aus Messing W536956

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK

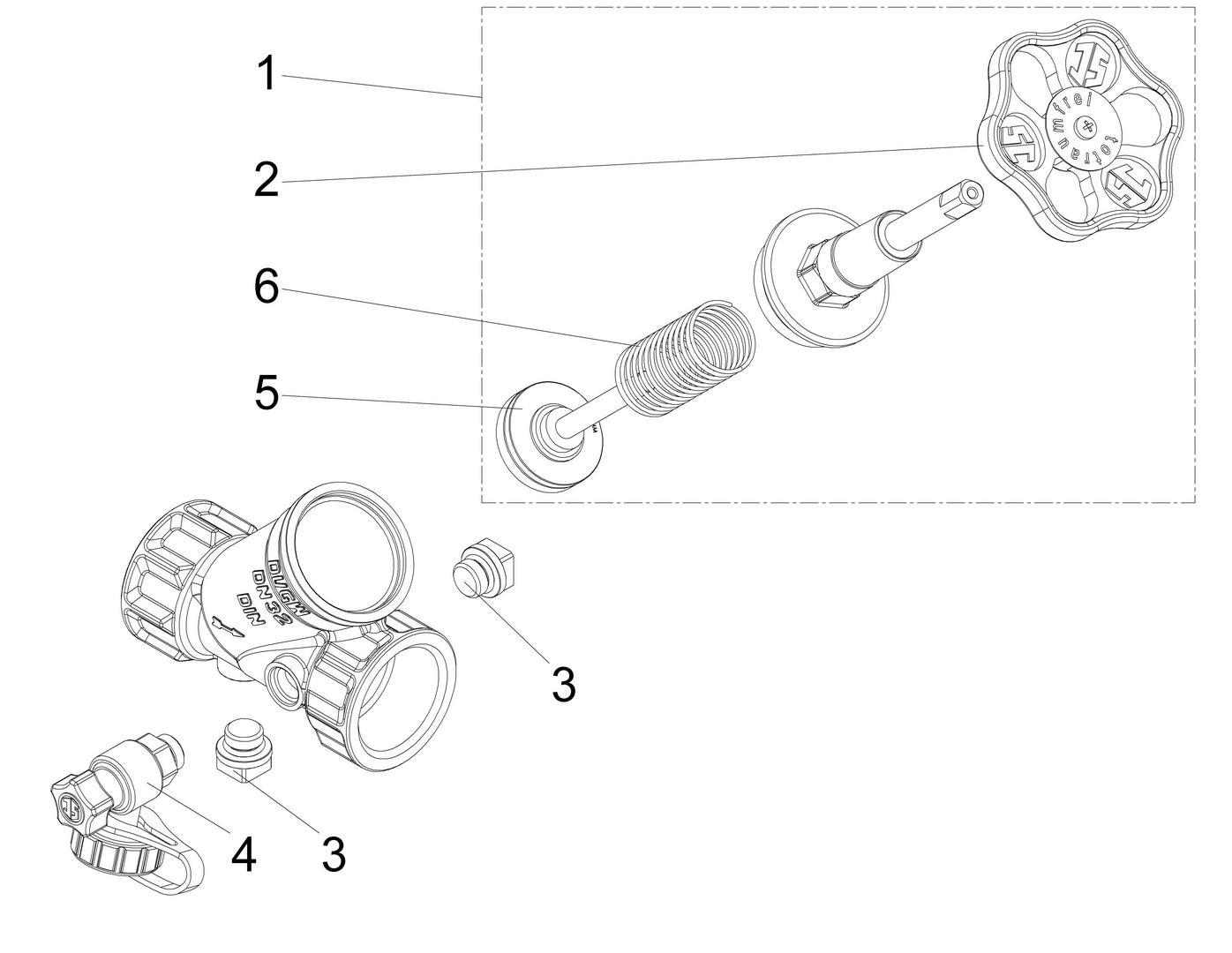

Ersatzteile:
