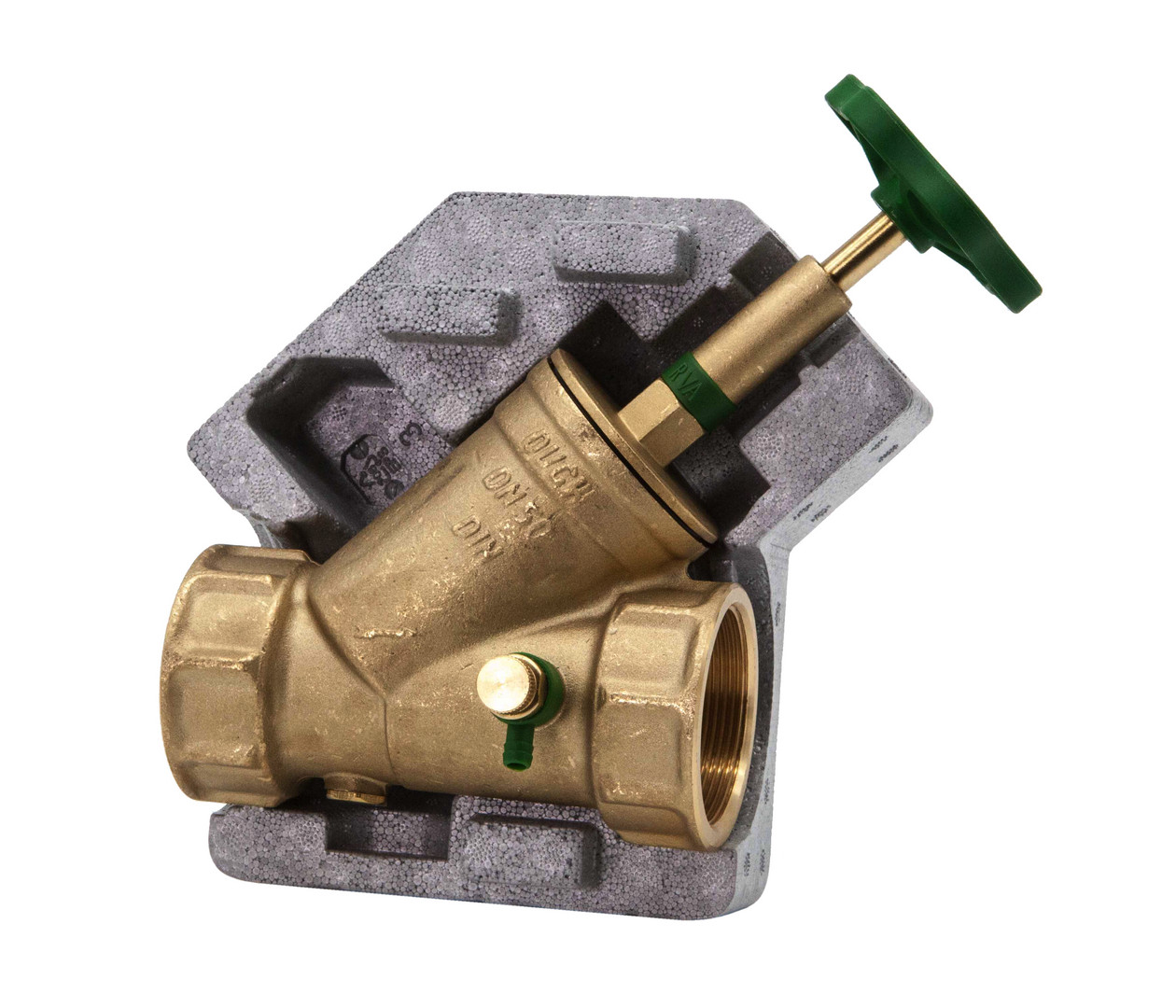

Schlösser KFR-Ventil DG1620 DN 50, G 2, mit Dämmschale, mit Entleerung, steigende Spindel

W537663 4044997200544 DG16205000001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

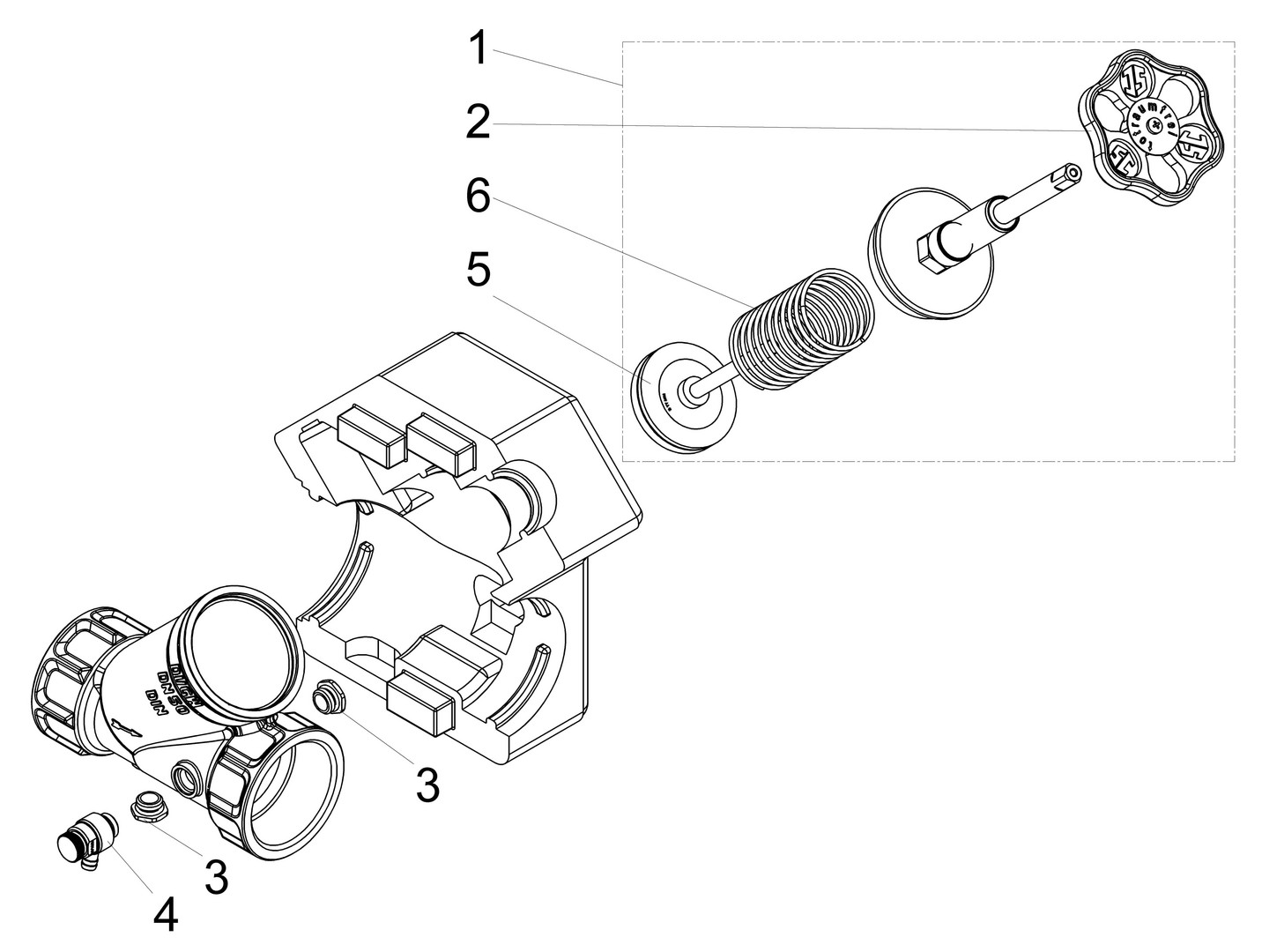

Muffenanschluss, mit Prüfschraube, Schallschutz (DN 15-32), Entleerungsventil 8131 1/4", Oberteil 1819

Merkmale

Produktklasse KFR-Ventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 50
Werkstoff des Gehäuses Messing
Anschluss 1 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja
Mit Entleerungsventil ja
Rohraußendurchmesser Anschluss 59,6 mm
Spindel und/oder Handrad ansteigend ja
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 45 mm
Länge Anschluss 2 105 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0016150000001.pdf (334.82 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)

Varianten

Artikelbild
Schlösser

Schlösser KFR-Ventil DG1620 DN 15, Rp 1/2, mit Dämmschale, mit Entleerung, steigende Spindel W537658

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, Rp 1/2
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1620 DN 20, Rp 3/4, mit Dämmschale, mit Entleerung, steigende Spindel W537659

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, Rp 3/4
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1620 DN 25, Rp 1, mit Dämmschale, mit Entleerung, steigende Spindel W537660

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, Rp 1
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1620 DN 32, G 1 1/4, mit Dämmschale, mit Entleerung, steigende Spindel W537661

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, G 1 1/4
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1620 DN 40, G 1 1/2, mit Dämmschale, mit Entleerung, steigende Spindel W537662

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 40, G 1 1/2
