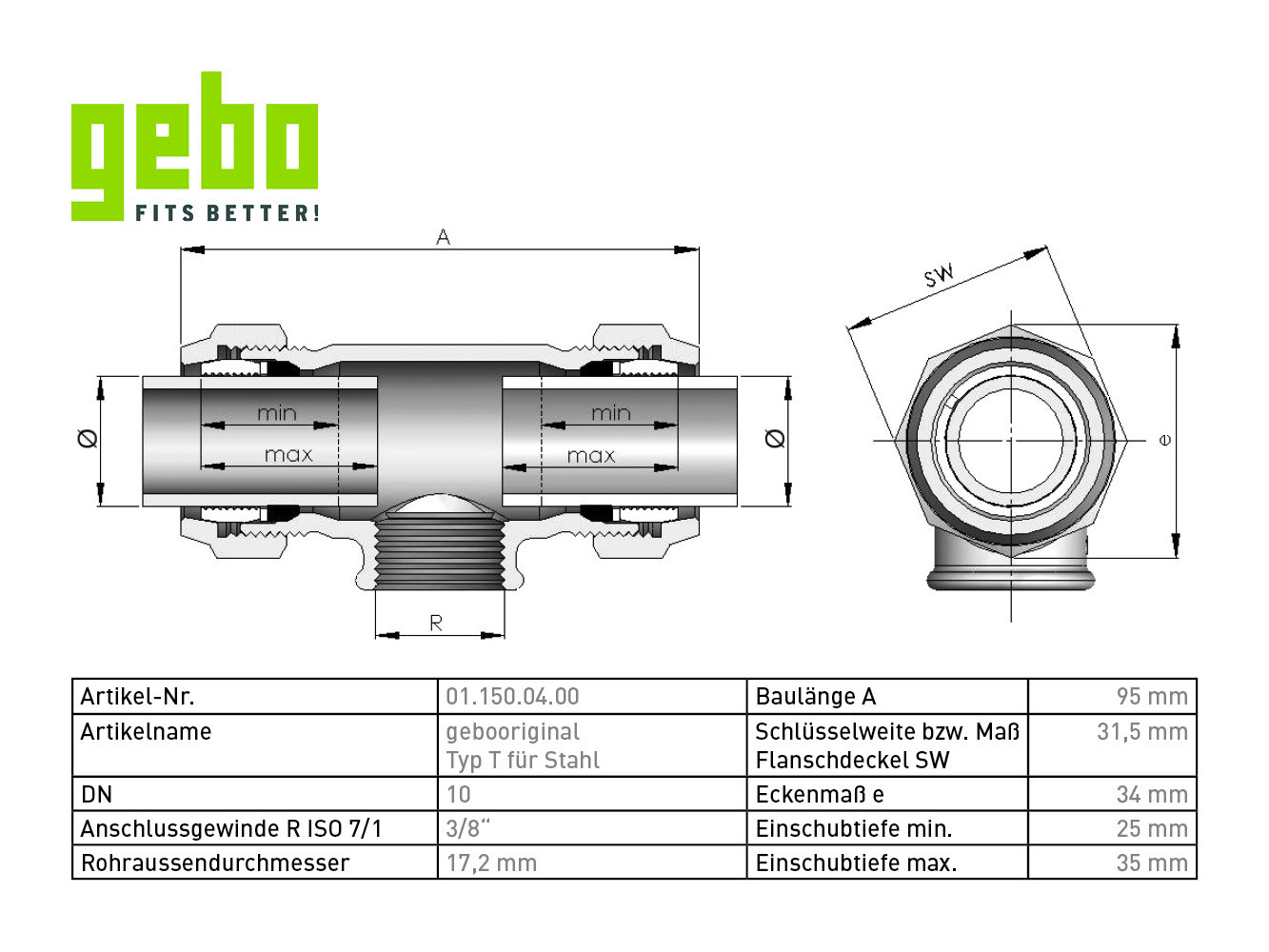

Abbildung ähnlich

Gebo Verschraubung T Serie 150 17,2 mm x 3/8" x 17,2 mm, für Stahlrohr

Artikelnummer: W862133 EAN: 4019576000310 Werksartikelnummer: 01.150.04.00

auf Anfrage

je 1 STCK

keine Verfügbarkeitsinformationen

Menge STCK

Dimension

Nach Varianten suchen

Funktionen

Herstellerseite öffnen

Verkaufsdaten

Mindestbestellmenge	1 STCK
Bestellschritt	1 STCK

Beschreibung

Temperguss-Klemmverbinder, beidseitig zum Klemmen, Abgang mit IG, für Stahlrohr, nach DIN EN 10255 und DIN EN 10220 Reihe 1, Medien sind Wasser, Gas (außerhalb von Gebäuden) und Druckluft, Heizöl bis 2" (TRBF beachten!), Temperaturen bei Trinkwasser bis 25 °C, bei Heizwasser bis 80 °C, bei Gas -20 bis +60 °C und bei Öl 40 °C, Druckstufen bei Wasser PN 10 (bis 3/4") bzw. PN 16 (ab 1"), Gas PN 5, Druckluft PN 12,5, Öl PN 6, Prüfungen Wasser W534, DVGW-Reg.-Nr. DW-8511AU2216, Gas DIN 3387-1, DVGW-Reg.-Nr. NG-4502AP1454, Heizöl bauaufsichtliche Zulassung DIBT, Zul.-Nr.: Z-38.4-212

Merkmale

Produktklasse	T-Stück Rohrsystem
Serie	Serie 150
Internet Link	https://gebo-online.de/produktetechnik/gebo-original/
Werkstoff	Temperguss
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Nenndurchmesser Anschluss 3	3/8 Zoll
Anschluss 1	Klemmanschluss
Anschluss 2	Klemmanschluss
Anschluss 3	Klemmanschluss
UBA-Positivliste	ja
Größe	17,2 mm x 3/8" x 17,2 mm
Grad	90 °
Rohraußendurchmesser Anschluss 1	17,2 mm
Rohraußendurchmesser Anschluss 2	17,2 mm
Mediumtemperatur (Dauerbetrieb)	-20 - 80 °C
Werkstoff Anschluss 1	Gusseisen
Werkstoffgüte Anschluss 1	Temperguss
Werkstoff Anschluss 2	Gusseisen
Werkstoffgüte Anschluss 2	Temperguss
DVGW-Siegel für Gas	ja
DVGW-Siegel für Wasser	ja
Werkstoff Anschlusses 3	Gusseisen
Werkstoffgüte Anschluss 3	Temperguss
Reduzierend	nein

Anhänge

Datei

Montageanleitung

gebo_original_ma_150_stahl.pdf (255.86 KB)
