Fränkische Rohrwerke

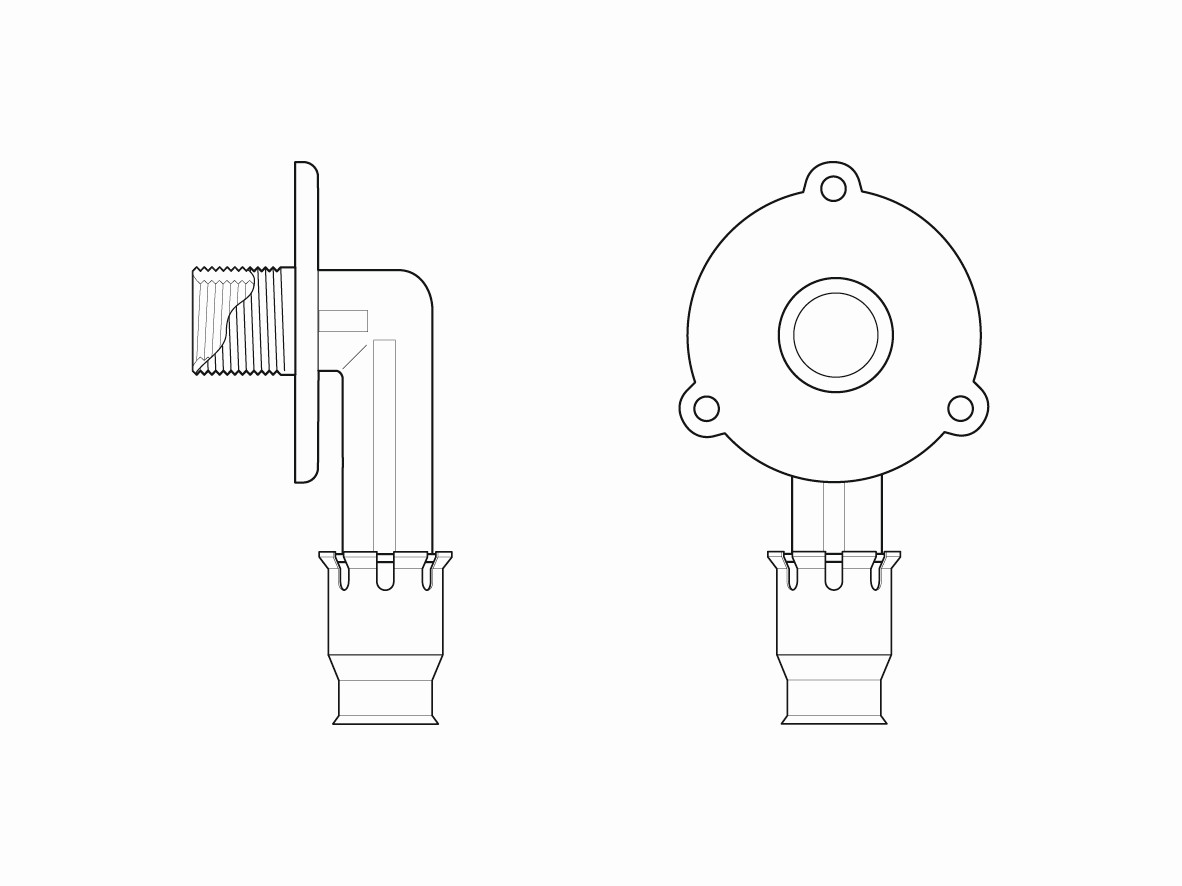

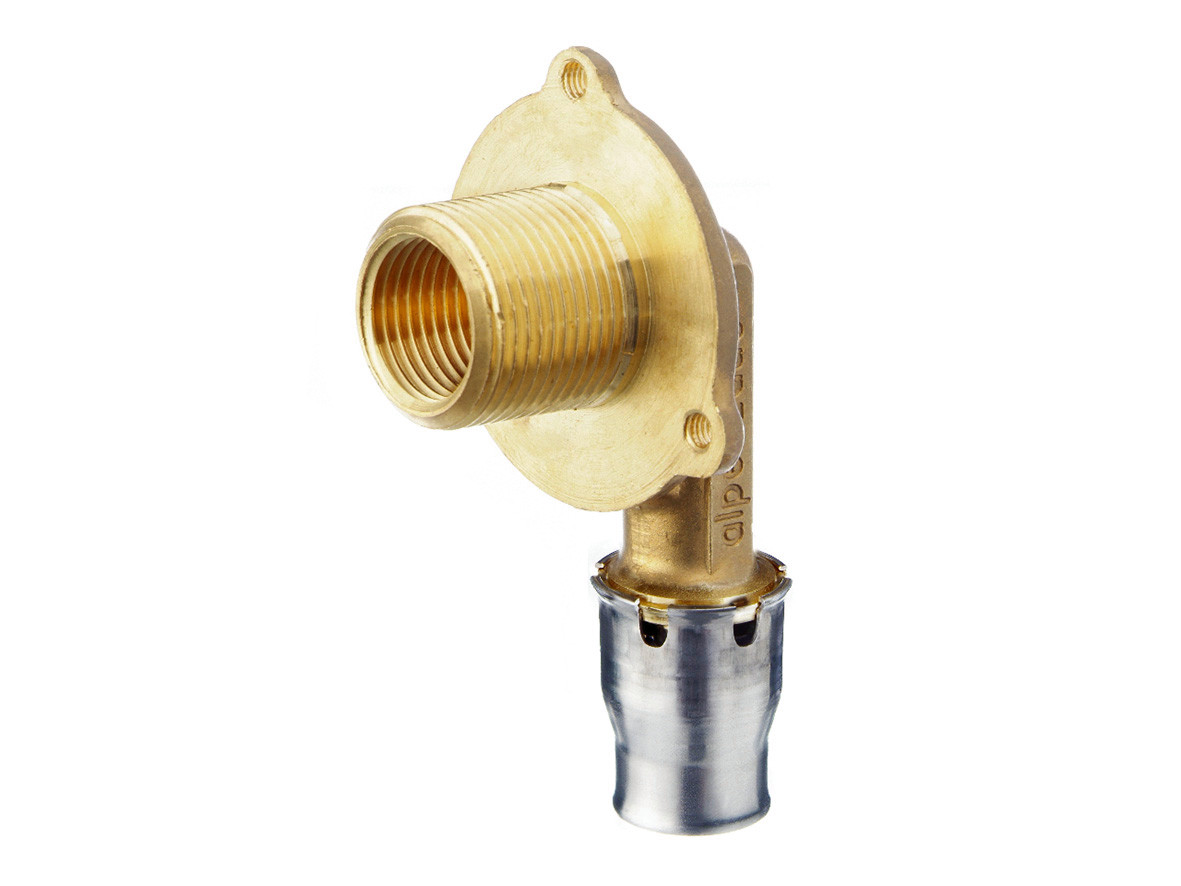

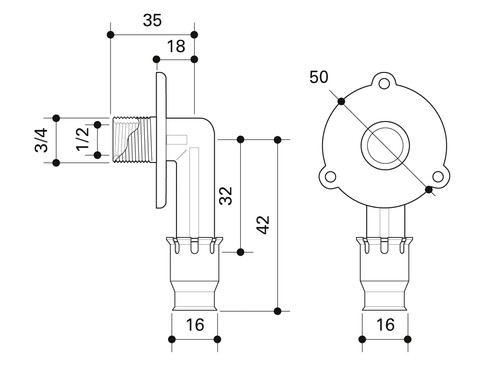

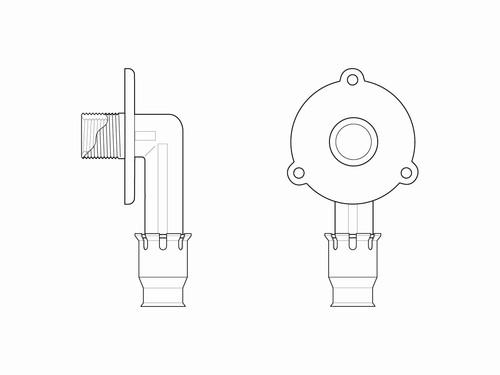

Fränkische UP-Spülkastenwinkel alpex-plus 24 mm, 16 mm x Rp 1/2 x G 3/4, 90Grad mit Flansch, Messing

187354 4013960325287 87316724
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

mit IG/AG, für den Einbau in UP-Spülkästen oder Leichtbauwänden in Trinkwassersystemen mit fixierter Edelstahlhülse und optischem Signalring für die Einsteckkontrolle, die Verbindung ist während der Montage in der Dimension 16 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse Winkel
Serie alpex-plus
Internet Link https://oxomi.com/p/3000470/datasheet/-/87316724
Werkstoff Messing
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 DN 15
Nenndurchmesser Anschluss 2 DN 15
Anschluss 1 Pressmuffe
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja
Größe 16 mm
Grad 90 °
Rohraußendurchmesser Anschluss 1 16 mm
Systemgebunden ja
ZVSHK Haftungsübernahme ja
Werkstoff Anschluss 1 Messing
Oberflächenschutz Anschluss 1 unbehandelt

Anhänge

icon
Datei
Montageanleitung
frma_alpex-plus_fitting.pdf (354.72 KB)
icon
Datei
Einzelprospekt
frep_alpex-plus.pdf (231.52 KB)
