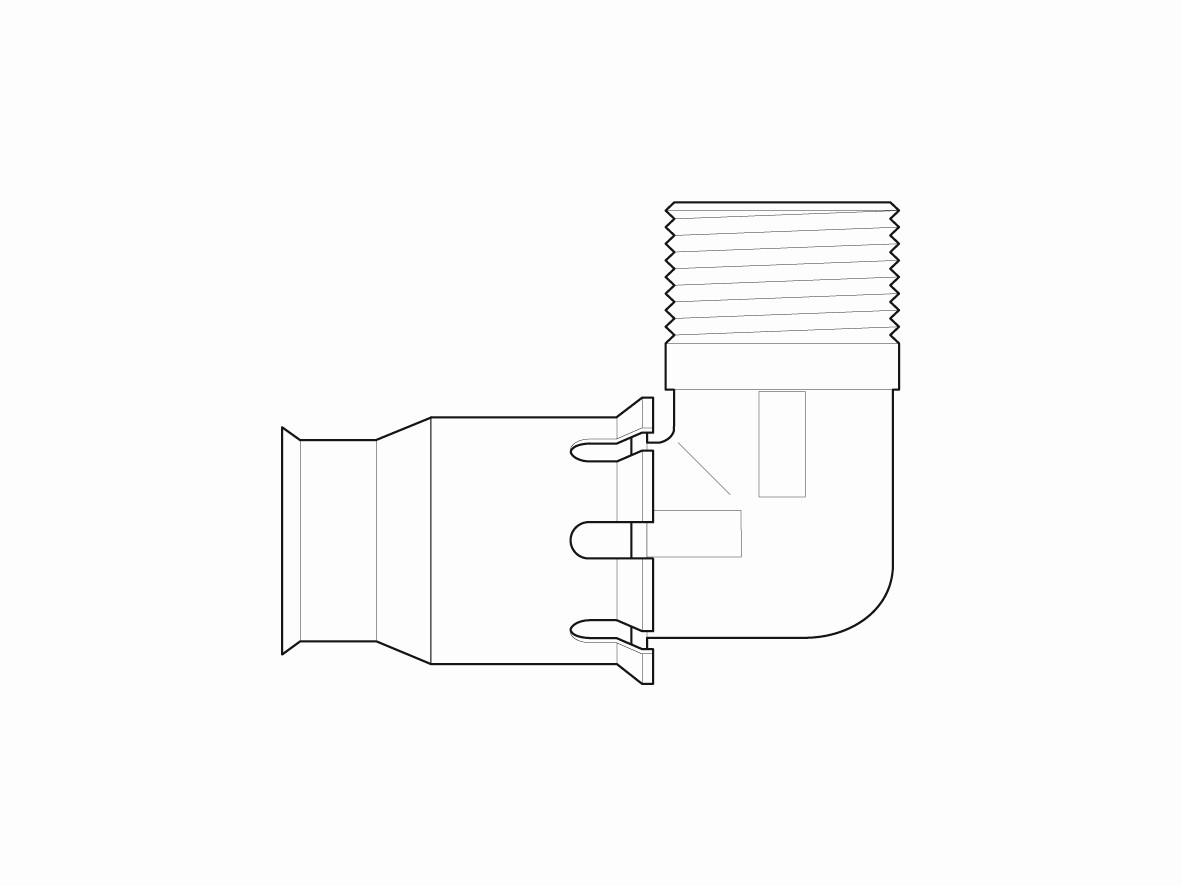

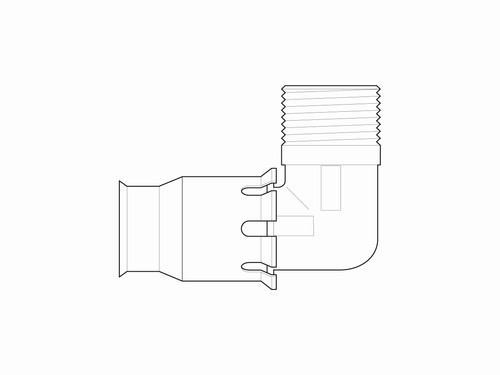

Artikelbild
Abbildung ähnlich
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 20 mm x R 3/4, mit AG, entzinkungsbeständiges Messing

187344 4013960324563 87320783
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

AG nach DIN EN 10226-1 aus entzinkungsbeständigem Messing zur Installation von Trinkwasser- und Heizungssystemen mit fixierter Edelstahlhülse und optischem Signalring für die Einsteckkontrolle, die Verbindung ist während der Montage in den Dimensionen 16 und 20 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse Winkel
Serie alpex-plus
Internet Link https://oxomi.com/p/3000470/datasheet/-/87320783
Werkstoff Messing
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 DN 15
Nenndurchmesser Anschluss 2 DN 20
Anschluss 1 Einsteck (Push-Fitting)
Anschluss 2 Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja

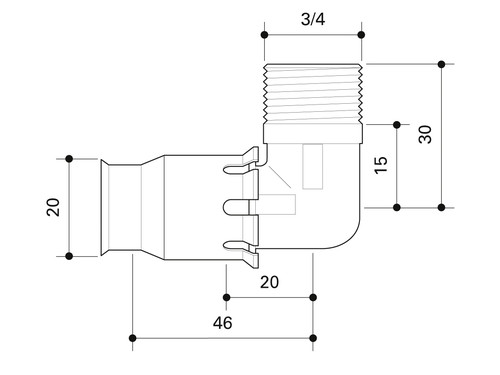

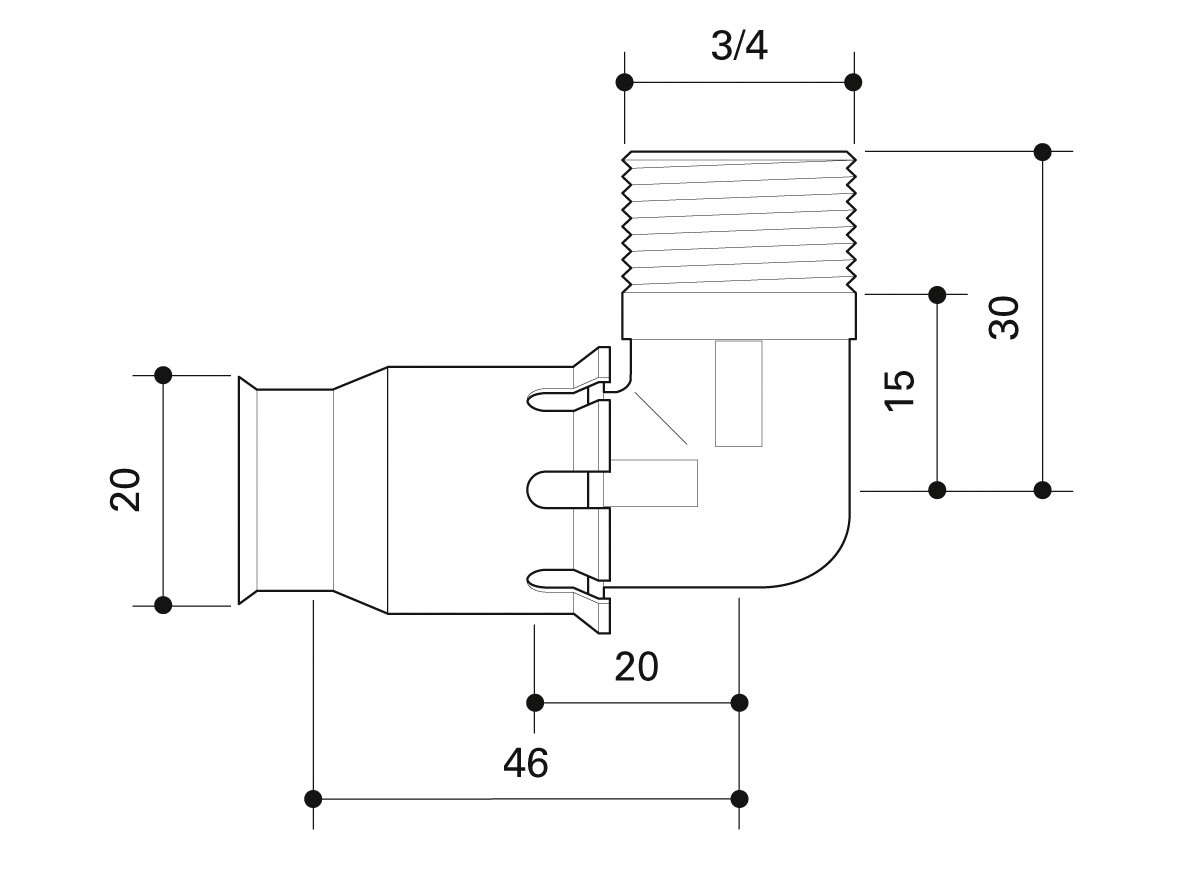

Größe 20 mm x 3/4" AG
Form Winkel
Grad 90 °
Rohraußendurchmesser Anschluss 1 20 mm
Systemgebunden ja
ZVSHK Haftungsübernahme ja
Mediumtemperatur (Dauerbetrieb) 0 - 95 °C
Werkstoff Anschluss 1 Messing
Werkstoffgüte Anschluss 1 CuZn21Si3P (CW724R)
Werkstoff Anschluss 2 Messing
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoffgüte Anschluss 2 CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Reduzierend ja

Anhänge

icon
Datei
Montageanleitung
frma_alpex-plus_fitting.pdf (354.72 KB)
icon
Datei
Einzelprospekt
frep_alpex-plus.pdf (231.52 KB)

Varianten

Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 16 mm x R 1/2, mit AG, entzinkungsbeständiges Messing 187342

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
16 mm x R 1/2
Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 20 mm x R 1/2, mit AG, entzinkungsbeständiges Messing 187343

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 mm x R 1/2
Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 20 mm x R 3/4, mit AG, entzinkungsbeständiges Messing 187344

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 mm x R 3/4
Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 26 mm x R 3/4, mit AG, entzinkungsbeständiges Messing 196853

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
26 mm x R 3/4
