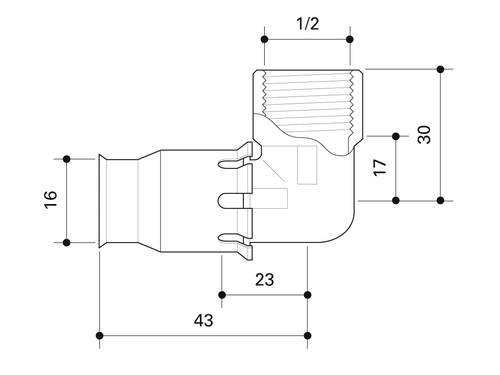

Artikelbild
Abbildung ähnlich
Fränkische Rohrwerke

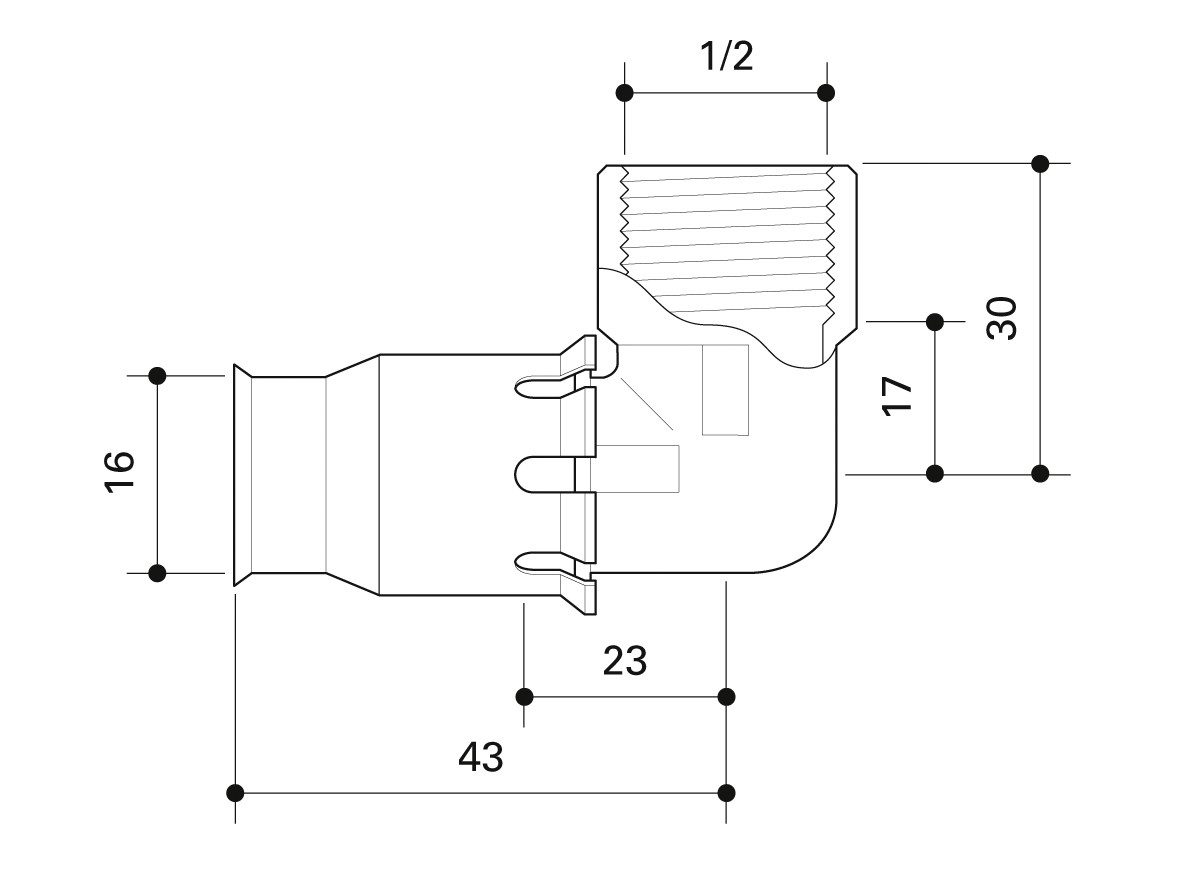

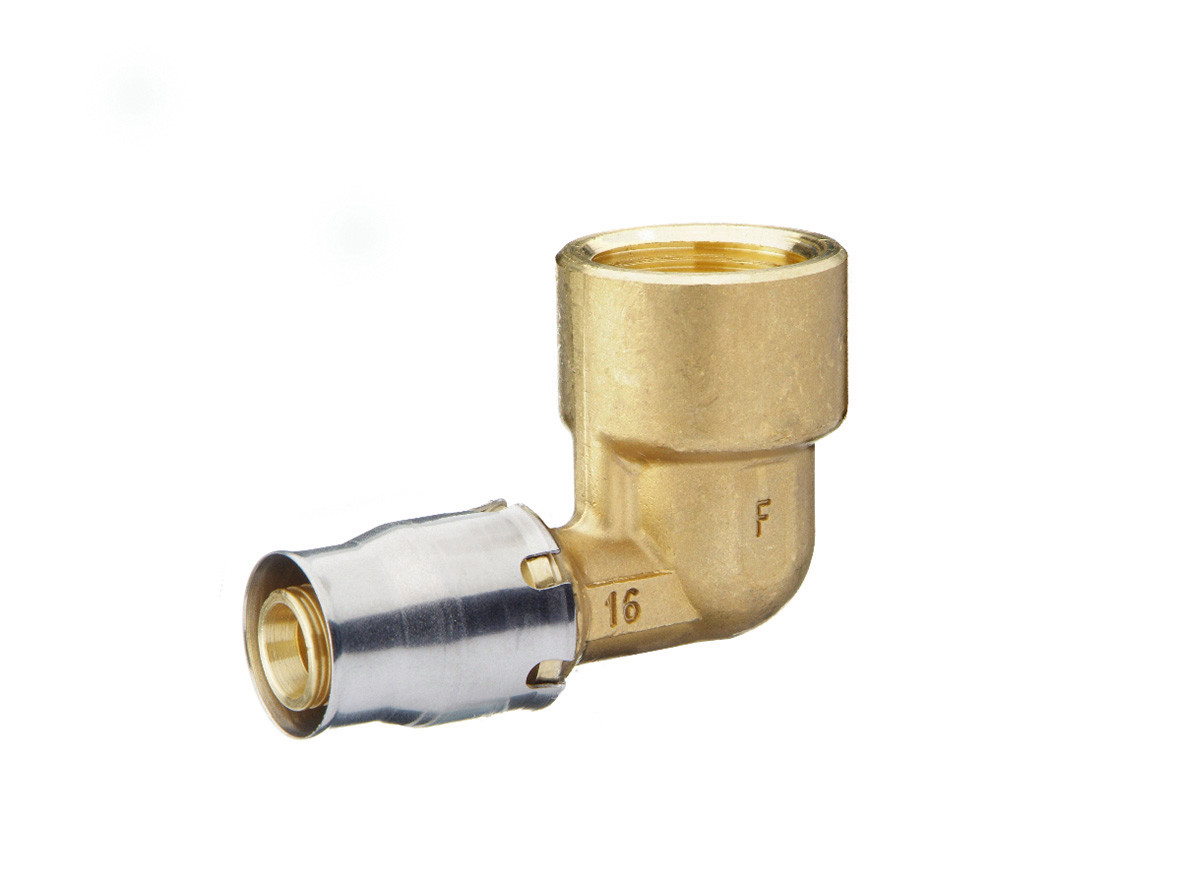

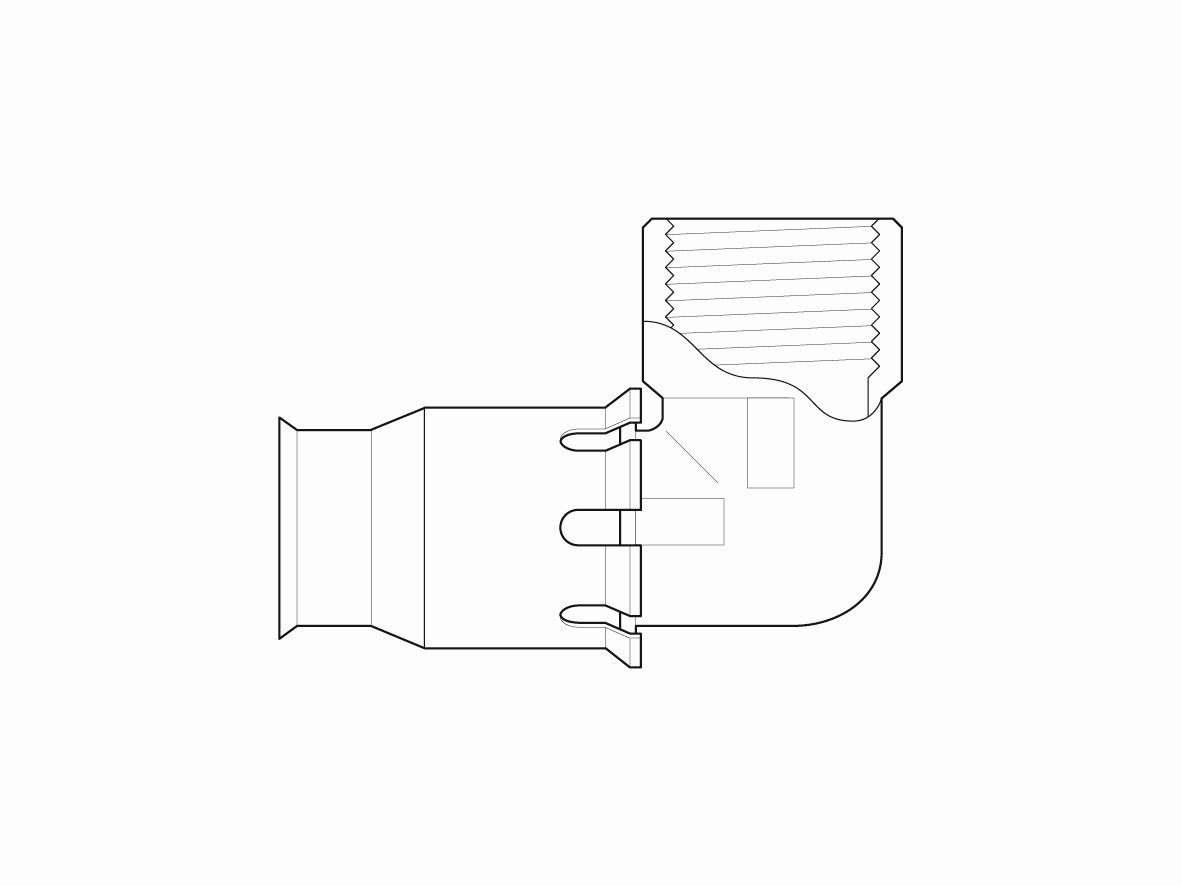

Fränkische Übergangswinkel alpex-plus 16 mm x Rp 1/2, mit IG, entzinkungsbeständiges Messing

187345 4013960324464 87316792
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

IG nach DIN EN 10226-1, zur Installation von Trinkwasser- und Heizungssystemen mit fixierter Edelstahlhülse und optischem Signalring für die Einsteckkontrolle, die Verbindung ist während der Montage in den Dimensionen 16 und 20 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse Winkel
Serie alpex-plus
Internet Link https://oxomi.com/p/3000470/datasheet/-/87316792
Werkstoff Messing
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 DN 12
Nenndurchmesser Anschluss 2 DN 15
Anschluss 1 Einsteck (Push-Fitting)
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja
Größe 16 mm x 1/2" IG
Form Winkel
Grad 90 °
Rohraußendurchmesser Anschluss 1 16 mm
Systemgebunden ja
ZVSHK Haftungsübernahme ja
Mediumtemperatur (Dauerbetrieb) 0 - 95 °C
Werkstoff Anschluss 1 Messing
Werkstoffgüte Anschluss 1 CuZn21Si3P (CW724R)
Werkstoff Anschluss 2 Messing
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoffgüte Anschluss 2 CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Reduzierend ja

Anhänge

icon
Datei
Montageanleitung
frma_alpex-plus_fitting.pdf (354.72 KB)
icon
Datei
Einzelprospekt
frep_alpex-plus.pdf (231.52 KB)

Varianten

Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 16 mm x Rp 1/2, mit IG, entzinkungsbeständiges Messing 187345

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
16 mm x Rp 1/2
Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 20 mm x Rp 1/2, mit IG, entzinkungsbeständiges Messing 187347

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 mm x Rp 1/2
Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 20 mm x Rp 3/4, mit IG, entzinkungsbeständiges Messing 187348

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
20 mm x Rp 3/4
Artikelbild
Fränkische Rohrwerke

Fränkische Übergangswinkel alpex-plus 26 mm x Rp 3/4, mit IG, entzinkungsbeständiges Messing 196854

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
26 mm x Rp 3/4
