Artikelbild
Abbildung ähnlich
Schlösser

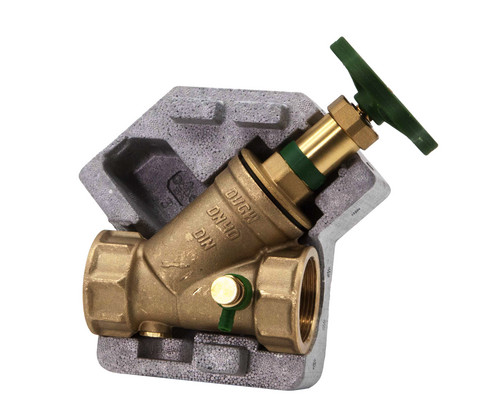

Schlösser KFR-Ventil DG1630 DN 40, G 1 1/2, mit Dämmschale, mit Entleerung, nichtsteigende Spindel

W903690 4044997200728 DG16304000001
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Unsere Hausmarke als Alternative

Artikelbild
FORMAT

FORMAT Tec KFR-Ventil 1 1/2", mit Dämmschale, nichtsteigend, mit Entleerung W529248

auf Anfrage
keine Verfügbarkeitsinformationen
je 1 STCK

Beschreibung

Muffenanschluss, mit Prüfschraube, Schallschutz (DN 15-32), Entleerungsventil 8131 1/4", Oberteil 1821

Merkmale

Produktklasse KFR-Ventil
Oberflächenschutz unbehandelt
Max. Mediumtemperatur (Dauerbetrieb) 90 °C
Nenndurchmesser DN 40
Werkstoff des Gehäuses Messing
Anschluss 1 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja
Mit Entleerungsventil ja
Rohraußendurchmesser Anschluss 47,8 mm
Spindel und/oder Handrad ansteigend nein
Winkel der Spindel 45 °
Werkstoffgüte des Gehäuses CuZn40Pb2 (CW617N)
Länge Anschluss 1 37 mm
Länge Anschluss 2 83 mm

Anhänge

icon
Datei
Datenblatt
jsdb_0016250000001.pdf (620.92 KB)
icon
Datei
Montageanleitung
jsma_0016302500m01.pdf (4.94 MB)
icon
Datei
Zulassung
jszl_0016150000001.pdf (825.68 KB)

Varianten

Artikelbild
Schlösser

Schlösser KFR-Ventil DG1630 DN 15, Rp 1/2, mit Dämmschale, mit Entleerung, nichtsteigende Spindel W903686

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 15, Rp 1/2
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1630 DN 20, Rp 3/4, mit Dämmschale, mit Entleerung, nichtsteigende Spindel W903687

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 20, Rp 3/4
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1630 DN 25, Rp 1, mit Dämmschale, mit Entleerung, nichtsteigende Spindel W903688

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 25, Rp 1
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1630 DN 32, G 1 1/4, mit Dämmschale, mit Entleerung, nichtsteigende Spindel W903689

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 32, G 1 1/4
Artikelbild
Schlösser

Schlösser KFR-Ventil DG1630 DN 40, G 1 1/2, mit Dämmschale, mit Entleerung, nichtsteigende Spindel W903690

keine Verfügbarkeitsinformationen
auf Anfrage
je 1 STCK
Dimension
DN 40, G 1 1/2
