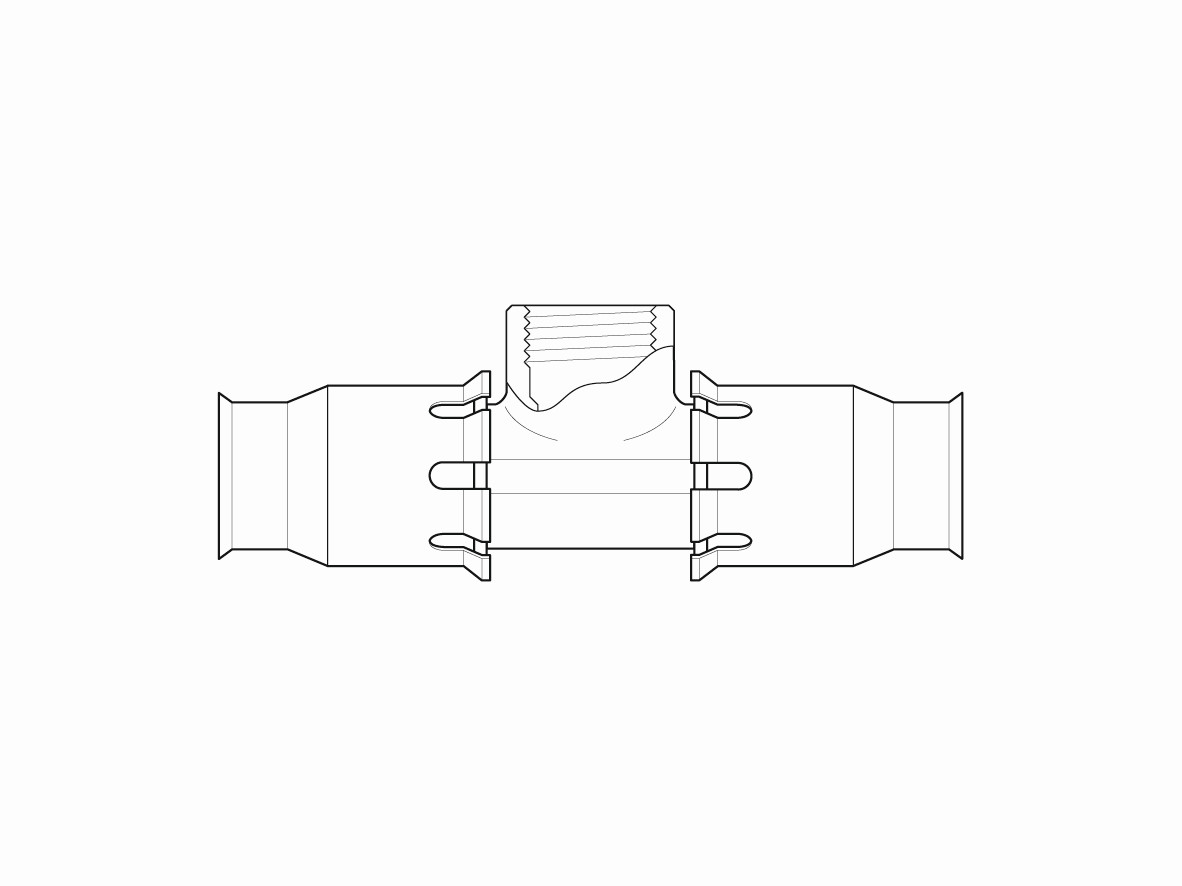

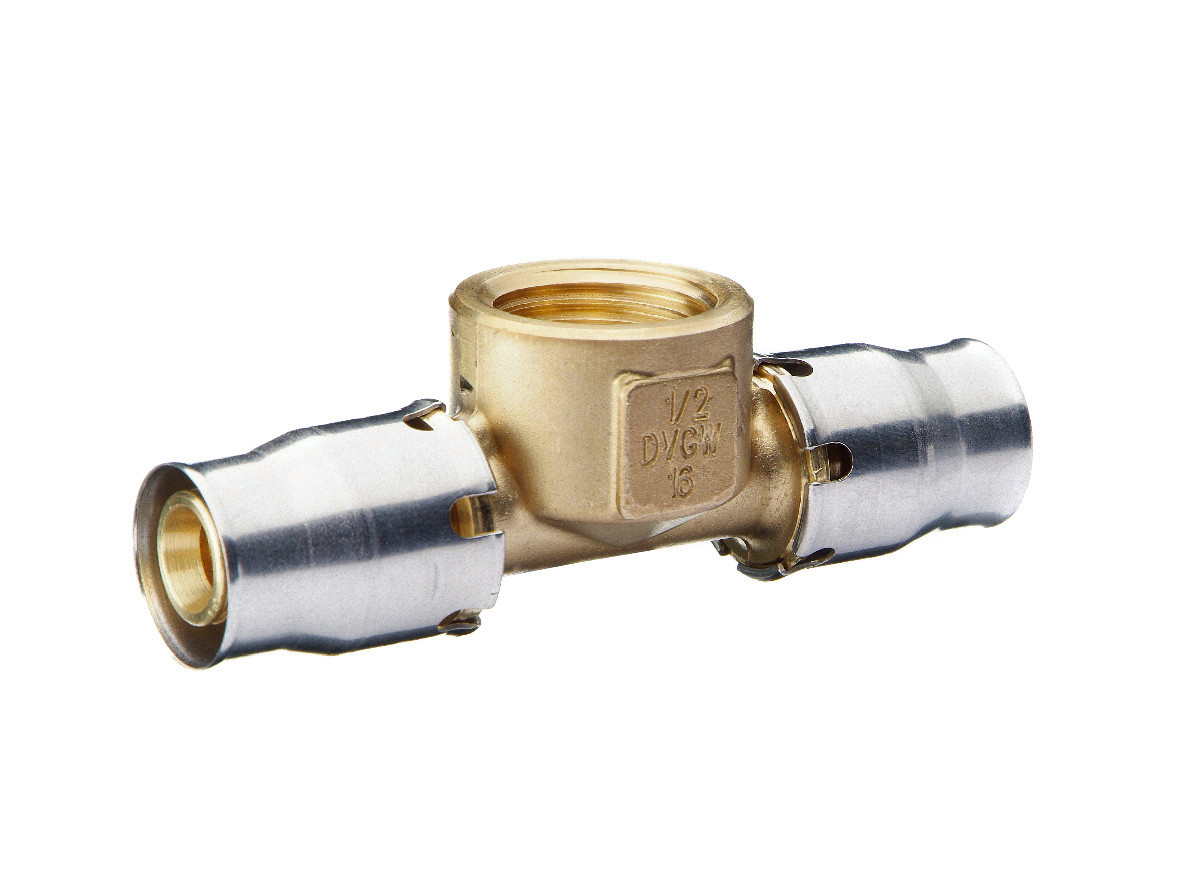

Artikelbild
Abbildung ähnlich
Fränkische Rohrwerke

Fränkische Übergangs-T-Stück alpex-plus 26 mm x Rp 3/4 x 26 mm, mit IG, entzinkungsbeständiges Messing

196861 4013960332520 87326743
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

nach DIN EN 10226-1, zur Installation von Trinkwasser- und Heizungssystemen mit fixierten Edelstahlhülsen und optischen Signalringen für die Einsteckkontrolle, die Verbindung est während der Montage in den Dimensionen 16 und 20 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse T-Stück Rohrsystem
Serie alpex-plus
Internet Link https://oxomi.com/p/3000470/datasheet/-/87326743
Werkstoff Messing
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 DN 20
Nenndurchmesser Anschluss 2 DN 20
Nenndurchmesser Anschluss 3 DN 20
Anschluss 1 Pressmuffe
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Anschluss 3 Pressmuffe
UBA-Positivliste ja

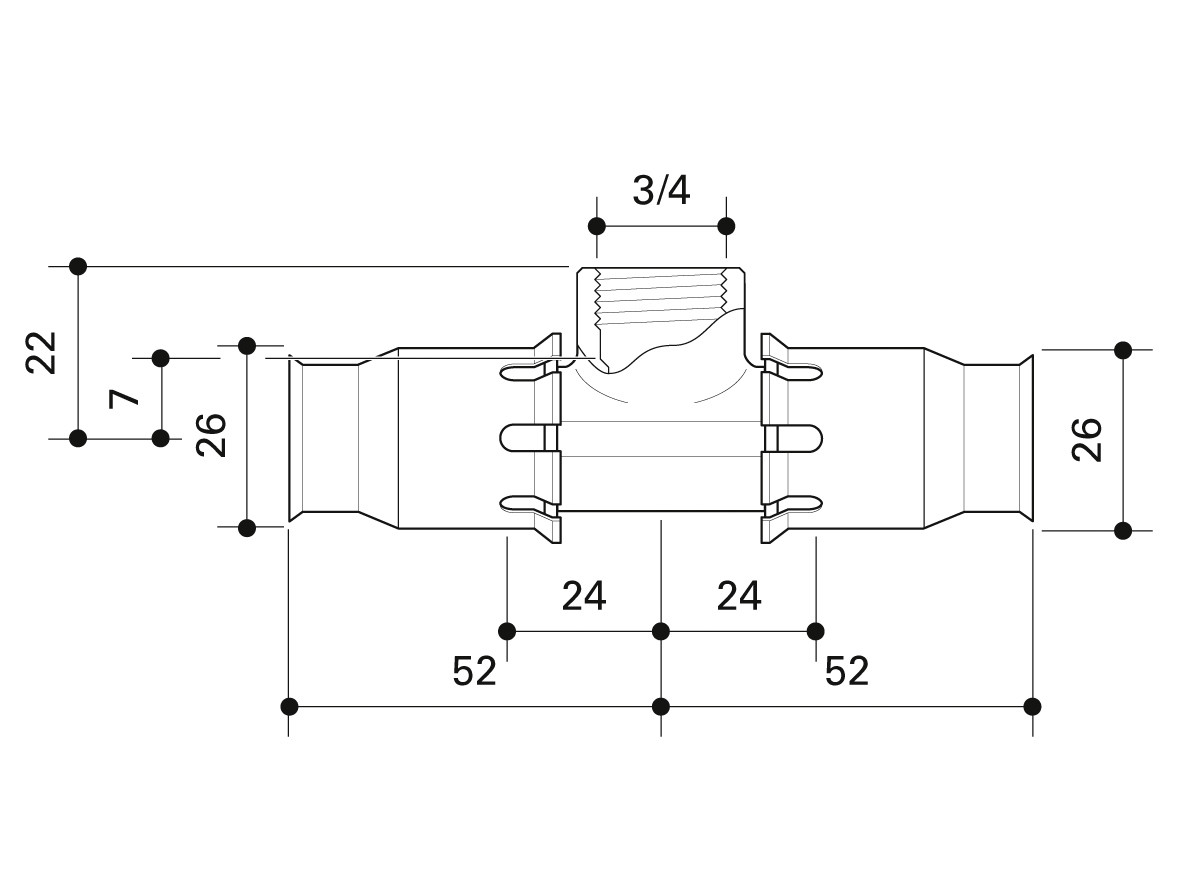

Größe 26 mm x 3/4" x 26 mm
Rohraußendurchmesser Anschluss 1 26 mm
Rohraußendurchmesser Anschluss 3 26 mm
Systemgebunden ja
ZVSHK Haftungsübernahme ja
Mediumtemperatur (Dauerbetrieb) 0 - 95 °C
Werkstoff Anschluss 1 Messing
Werkstoffgüte Anschluss 1 CuZn21Si3P (CW724R)
Werkstoff Anschluss 2 Messing
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoffgüte Anschluss 2 CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Konturcode Verbindung 1 F/TH
Werkstoff Anschlusses 3 Messing
Werkstoffgüte Anschluss 3 CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 3 unbehandelt
Oberflächenbehandlung Anschluss 3 unbehandelt
Reduzierend ja
Konturcode Verbindung 3 F/TH

Anhänge

icon
Datei
Montageanleitung
frma_alpex-plus_fitting.pdf (354.72 KB)
icon
Datei
Einzelprospekt
frep_alpex-plus.pdf (231.52 KB)

Varianten

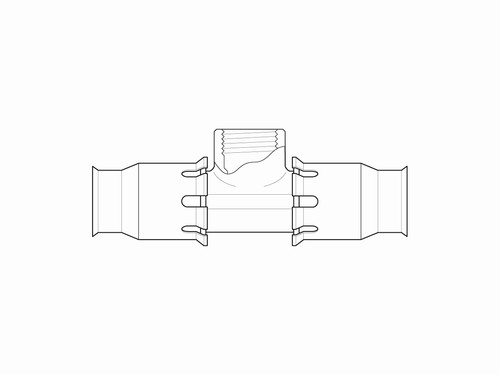

Artikelbild
