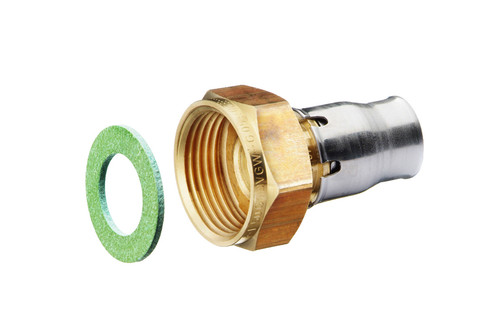

Artikelbild
Abbildung ähnlich
Fränkische Rohrwerke

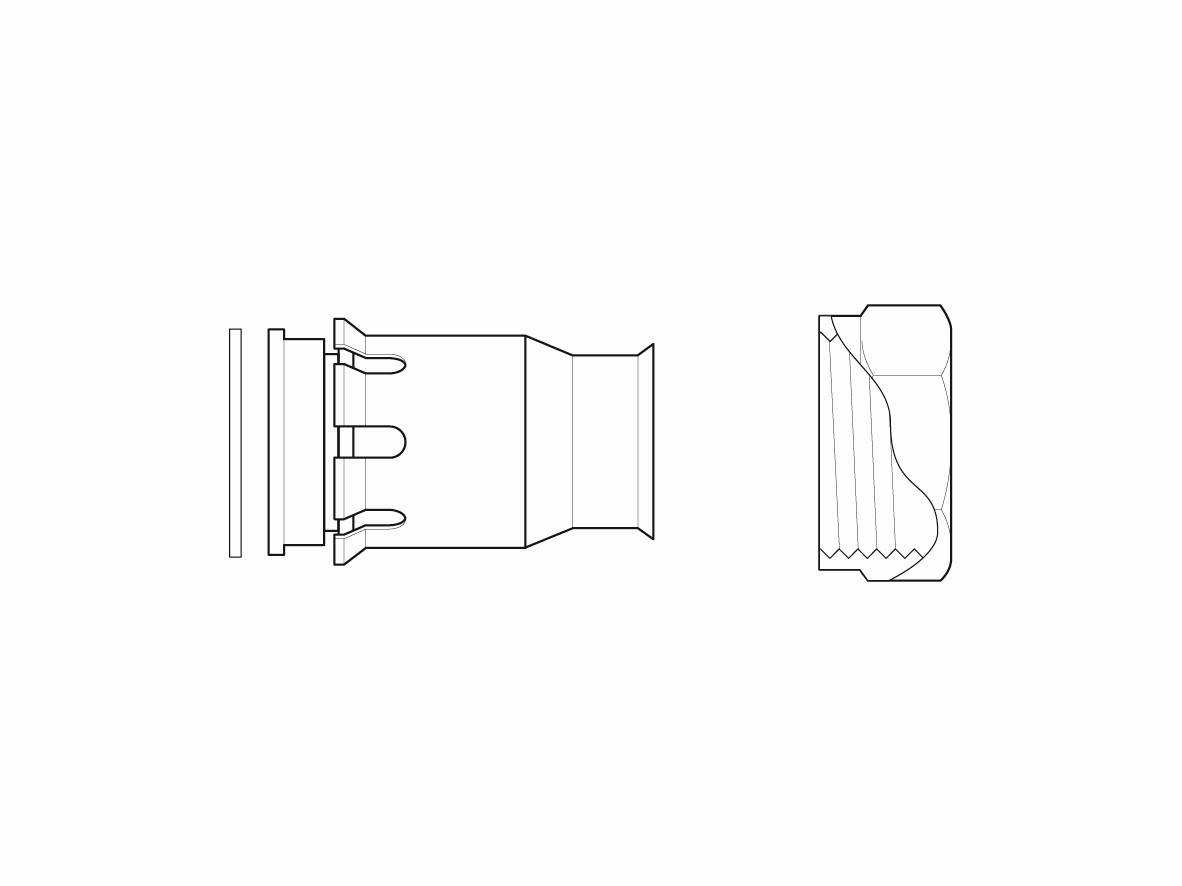

Fränkische Übergangsverschraubung alpex-plus 20 mm x G 3/4, flachdichtend, entzinkungsbeständiges Messing

187353 4013960324488 87320673
auf Anfrage
je 1 STCK
keine Verfügbarkeitsinformationen

Folgeartikel

Dieser wird automatisch Ihrem Warenkorb hinzugefügt.
Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 STCK
Bestellschritt 1 STCK

Beschreibung

zum Herstellen von lösbaren Verbindungen in Trinkwasser- und Heizungssystemen mit fixierter Edelstahlhülse, Flachdichtung und optischem Signalring für die Einsteckkontrolle, die Verbindung ist während der Montage in den Dimensionen 16 und 20 mm mit Spezialwerkzeug lösbar

Merkmale

Produktklasse Verschraubung Rohrsystem
Serie alpex-plus
Internet Link https://oxomi.com/p/3000470/datasheet/-/87320673
Werkstoff Messing
Oberflächenschutz unbehandelt
Nenndurchmesser Anschluss 1 DN 15
Nenndurchmesser Anschluss 2 DN 20
Anschluss 1 Einsteck (Push-Fitting)
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
UBA-Positivliste ja

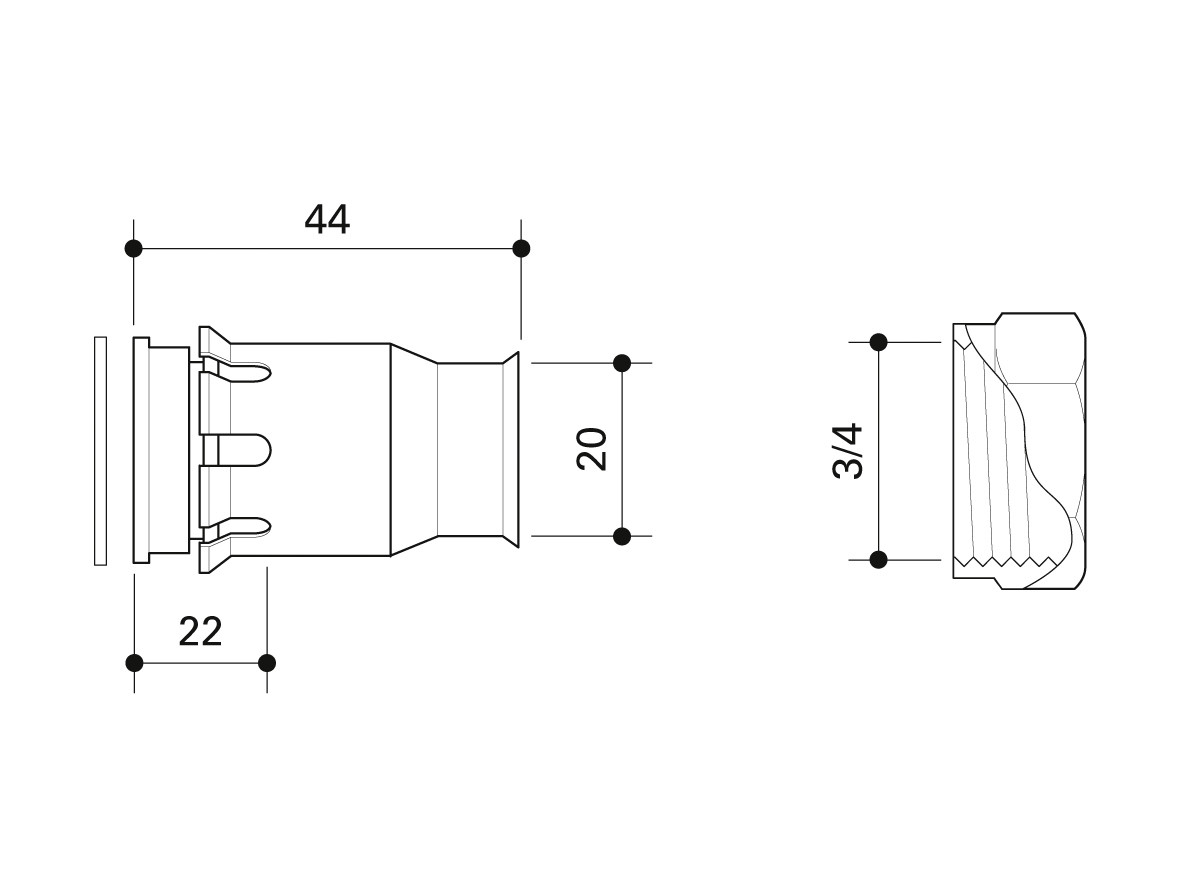

Größe 20 mm x 3/4" IG
Form gerade
Schlüsselweite 30 mm
Rohraußendurchmesser Anschluss 1 20 mm
Systemgebunden ja
ZVSHK Haftungsübernahme ja
Mediumtemperatur (Dauerbetrieb) 0 - 95 °C
Werkstoff Anschluss 1 Messing
Werkstoffgüte Anschluss 1 CuZn21Si3P (CW724R)
Werkstoff Anschluss 2 Messing
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoffgüte Anschluss 2 CuZn21Si3P (CW724R)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Reduzierend ja

Anhänge

icon
Datei
Montageanleitung
frma_alpex-plus_fitting.pdf (354.72 KB)
icon
Datei
Einzelprospekt
frep_alpex-plus.pdf (231.52 KB)
